ระบบไฮดรอลิกมีบทบาทอย่างไรในสายการผลิตแบบอัดรีดทางอ้อม?

ในฐานะผู้ให้บริการสายการอัดรีดทางอ้อม ฉันได้เห็นโดยตรงถึงบทบาทสำคัญที่ระบบไฮดรอลิกมีต่อการตั้งค่าเหล่านี้ ในบล็อกนี้ ผมจะแจกแจงรายละเอียดว่าระบบไฮดรอลิกทำอะไรในไลน์การอัดขึ้นรูปทางอ้อม และเหตุใดจึงมีความสำคัญมาก

1. พื้นฐานของสายการอัดรีดทางอ้อม

ก่อนที่เราจะเจาะลึกเกี่ยวกับระบบไฮดรอลิก เรามาทำความเข้าใจกันก่อนว่าสายการอัดขึ้นรูปทางอ้อมคืออะไร เป็นการตั้งค่าที่ใช้เป็นหลักในการขึ้นรูปโลหะ เช่น อะลูมิเนียม ให้เป็นโปรไฟล์ต่างๆ กระบวนการนี้เกี่ยวข้องกับการดันบิลเล็ต (บล็อกโลหะแข็ง) ผ่านแม่พิมพ์เพื่อให้ได้รูปร่างที่ต้องการ แม่พิมพ์จะเคลื่อนที่เข้าหาบิลเล็ตซึ่งต่างจากการอัดขึ้นรูปโดยตรงตรงที่มีข้อดีเฉพาะบางประการ เช่น ผิวสำเร็จที่ดีขึ้นและแรงเสียดทานน้อยลง

2. หัวใจสำคัญของการทำงาน: ระบบไฮดรอลิก

ระบบไฮดรอลิกในสายการอัดรีดทางอ้อมเปรียบเสมือนหัวใจสำคัญของการทำงานทั้งหมด มันให้พลังที่จำเป็นในการทำให้ทุกสิ่งเกิดขึ้น นี่คือวิธีการ:

การผลิตและส่งกำลังไฟฟ้า

ระบบไฮดรอลิกทำงานบนหลักการของการใช้ของไหลอัดแรงดันเพื่อถ่ายเทพลังงาน ในสายการอัดรีดทางอ้อมของเรา ปั๊มไฮดรอลิกมีหน้าที่สร้างแรงดันในน้ำมันไฮดรอลิก ปั๊มนี้จะดูดของเหลวจากอ่างเก็บน้ำแล้วดันเข้าสู่ระบบด้วยแรงดันสูง จากนั้นของเหลวแรงดันสูงจะถูกส่งผ่านเครือข่ายท่อไปยังส่วนประกอบต่างๆ ของสายการอัดรีด

ตัวอย่างเช่น เมื่อต้องการเคลื่อนแม่พิมพ์ไปทางแท่งเหล็ก จะใช้กระบอกไฮดรอลิก ของไหลที่มีแรงดันจะเข้าสู่กระบอกสูบ และแรงที่เกิดจากของไหลจะดันลูกสูบภายในกระบอกสูบ จากนั้นการเคลื่อนที่ของลูกสูบจะถูกแปลงเป็นการเคลื่อนที่เชิงเส้นของแม่พิมพ์ เพื่อให้สามารถสัมผัสกับแท่งเหล็กและเริ่มกระบวนการอัดขึ้นรูปได้

การควบคุมที่แม่นยำ

ข้อได้เปรียบที่ใหญ่ที่สุดประการหนึ่งของระบบไฮดรอลิกในไลน์การอัดขึ้นรูปทางอ้อมคือความสามารถในการให้การควบคุมที่แม่นยำ ในกระบวนการอัดรีด แรงที่ใช้กับบิลเล็ตและความเร็วของการเคลื่อนตัวของแม่พิมพ์จำเป็นต้องได้รับการควบคุมอย่างระมัดระวัง ระบบไฮดรอลิกช่วยให้เราสามารถทำเช่นนั้นได้

เราสามารถปรับแรงดันของน้ำมันไฮดรอลิกได้โดยใช้วาล์ว โดยการเปลี่ยนความดัน เราสามารถควบคุมแรงที่กระทำโดยกระบอกไฮดรอลิกได้ นี่เป็นสิ่งสำคัญเนื่องจากโลหะและโปรไฟล์ที่แตกต่างกันต้องใช้ระดับแรงที่แตกต่างกันเพื่อให้การอัดขึ้นรูปสำเร็จ ตัวอย่างเช่น หากเรากำลังทำงานกับโลหะผสมอะลูมิเนียมที่แข็งกว่า เราจำเป็นต้องเพิ่มแรงดันเพื่อให้แน่ใจว่าบิลเล็ตสามารถดันผ่านแม่พิมพ์ได้

ในทำนองเดียวกัน สามารถปรับอัตราการไหลของของไหลไฮดรอลิกได้ อัตราการไหลที่สูงขึ้นหมายถึงกระบอกไฮดรอลิกจะเคลื่อนที่เร็วขึ้น ในขณะที่อัตราการไหลที่ต่ำลงจะทำให้กระบอกสูบช้าลง การควบคุมความเร็วของการเคลื่อนตัวของแม่พิมพ์ถือเป็นสิ่งสำคัญสำหรับการรีดขึ้นรูปที่สม่ำเสมอและมีคุณภาพสูง

3. ส่วนประกอบสำคัญและหน้าที่ของมัน

ปั๊มไฮโดรลิค

ดังที่ได้กล่าวไปแล้วว่าปั๊มไฮดรอลิกเป็นแหล่งพลังงานของระบบไฮดรอลิก มีปั๊มหลายประเภทที่ใช้ในไลน์การอัดรีดทางอ้อมของเรา เช่น ปั๊มเกียร์และปั๊มลูกสูบ ปั๊มเกียร์นั้นเรียบง่ายและคุ้มค่า แต่อาจไม่เหมาะกับการใช้งานที่ต้องใช้แรงดันสูงมาก ในทางกลับกัน ปั๊มลูกสูบสามารถสร้างแรงกดดันได้สูงกว่ามากและมีประสิทธิภาพมากกว่า ทำให้เป็นตัวเลือกยอดนิยมสำหรับสายการอัดรีดทางอ้อมประสิทธิภาพสูงของเรา

กระบอกไฮดรอลิก

กระบอกไฮดรอลิกมีหน้าที่ในการแปลงพลังงานไฮดรอลิกเป็นพลังงานกล มีขนาดและรูปแบบที่แตกต่างกัน ขึ้นอยู่กับข้อกำหนดเฉพาะของสายการอัดรีด ในสายการอัดรีดทางอ้อม กระบอกสูบหลักจะถูกใช้เพื่อเคลื่อนย้ายแม่พิมพ์ ในขณะที่กระบอกสูบขนาดเล็กอาจใช้สำหรับฟังก์ชั่นอื่น ๆ เช่น การยึดแม่พิมพ์ให้เข้าที่ หรือการปรับตำแหน่งของส่วนประกอบอื่น ๆ

วาล์ว

วาล์วมีบทบาทสำคัญในการควบคุมการไหลและความดันของของไหลไฮดรอลิก มีวาล์วหลายประเภทที่ใช้ในระบบของเรา ตัวอย่างเช่น มีการใช้วาล์วระบายแรงดันเพื่อป้องกันไม่ให้แรงดันในระบบสูงเกินไป ซึ่งอาจทำให้ส่วนประกอบเสียหายได้ วาล์วควบคุมทิศทางใช้ในการควบคุมทิศทางการไหลของของไหลทำให้เราสามารถเคลื่อนย้ายกระบอกไฮดรอลิกไปในทิศทางต่างๆ วาล์วควบคุมการไหลตามชื่อใช้เพื่อควบคุมอัตราการไหลของของไหล

4. ผลกระทบต่อประสิทธิภาพโดยรวมของสายการอัดรีดทางอ้อม

คุณภาพสินค้า

ระบบไฮดรอลิกมีผลกระทบโดยตรงต่อคุณภาพของผลิตภัณฑ์ที่อัดขึ้นรูป การควบคุมที่แม่นยำทำให้มั่นใจได้ว่ากระบวนการอัดขึ้นรูปมีความสม่ำเสมอ ซึ่งหมายความว่าโปรไฟล์ที่ผลิตมีขนาดสม่ำเสมอ ผิวสำเร็จ และคุณสมบัติทางกล ตัวอย่างเช่น หากการเคลื่อนที่ของแม่พิมพ์ไม่ราบรื่นหรือแรงที่ใช้ไม่สอดคล้องกัน โปรไฟล์ที่อัดขึ้นรูปอาจมีข้อบกพร่อง เช่น ความหนาไม่เท่ากันหรือพื้นผิวขรุขระ

ประสิทธิภาพการผลิต

ระบบไฮดรอลิกที่ทำงานได้ดีสามารถปรับปรุงประสิทธิภาพการผลิตของสายการอัดรีดทางอ้อมได้อย่างมาก ความสามารถในการปรับแรงและความเร็วได้อย่างรวดเร็วช่วยให้สามารถตั้งค่าได้เร็วขึ้นระหว่างการดำเนินการผลิตที่แตกต่างกัน นอกจากนี้ ความหนาแน่นของกำลังสูงของระบบไฮดรอลิกหมายความว่าสามารถสร้างแรงจำนวนมากในพื้นที่ที่ค่อนข้างเล็ก ซึ่งช่วยรักษาขนาดโดยรวมของสายการอัดรีดให้กะทัดรัด

ความน่าเชื่อถือ

ระบบไฮดรอลิกมีชื่อเสียงในด้านความน่าเชื่อถือ ได้รับการออกแบบมาให้ทนทานต่อสภาวะการทำงานที่รุนแรงในสภาพแวดล้อมที่มีการอัดขึ้นรูป เช่น อุณหภูมิสูง แรงดันสูง และการปรากฏของเศษโลหะและเศษโลหะ การบำรุงรักษาตามปกติ เช่น การเปลี่ยนน้ำมันไฮดรอลิกและตัวกรอง ช่วยให้มั่นใจได้ว่าระบบทำงานได้อย่างราบรื่นเป็นเวลานาน ลดการหยุดทำงานและค่าใช้จ่ายในการบำรุงรักษา

5. ส่วนประกอบที่เกี่ยวข้องในสายการอัดรีดทางอ้อม

นอกจากระบบไฮดรอลิกแล้ว ยังมีส่วนประกอบที่สำคัญอื่นๆ ในสายการอัดรีดทางอ้อมที่ทำงานร่วมกัน ตัวอย่างเช่นโต๊ะจัดการการอัดขึ้นรูปอลูมิเนียมใช้เพื่อจัดการกับโปรไฟล์ที่อัดออกมาหลังจากที่ออกมาจากแม่พิมพ์ ให้พื้นผิวที่มั่นคงเพื่อให้โปรไฟล์เย็นลงและนำไปแปรรูปต่อไป

ที่ถังชุบแข็งโปรไฟล์อลูมิเนียมออนไลน์เป็นอีกหนึ่งองค์ประกอบที่สำคัญ หลังจากการอัดขึ้นรูป โปรไฟล์จะต้องได้รับการระงับเพื่อปรับปรุงคุณสมบัติทางกล ถังดับใช้การไหลของสารหล่อเย็นที่ควบคุมเพื่อทำให้โปรไฟล์เย็นลงอย่างรวดเร็ว และระบบไฮดรอลิกอาจเกี่ยวข้องกับการควบคุมการเคลื่อนที่ของโปรไฟล์เข้าและออกจากถัง

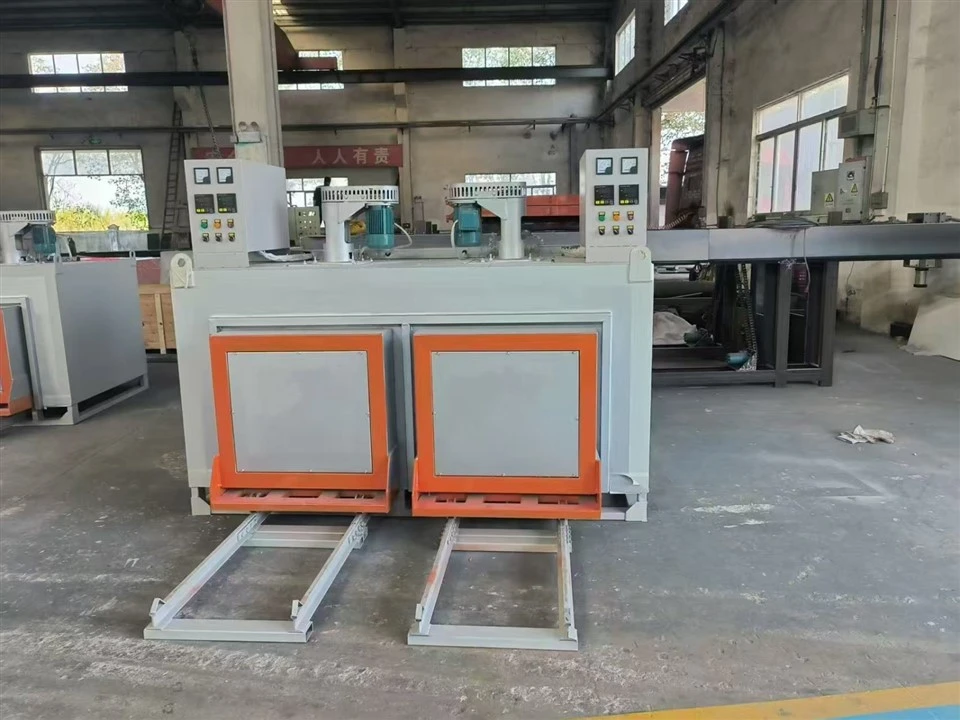

ที่เตาอบอันนั้นใช้ในการอุ่นแม่พิมพ์ก่อนกระบวนการอัดขึ้นรูป แม่พิมพ์ที่ให้ความร้อนอย่างดีช่วยให้มั่นใจในคุณภาพการอัดขึ้นรูปที่ดีขึ้น และอาจใช้ระบบไฮดรอลิกเพื่อควบคุมการเปิดและปิดประตูเตาอบหรือการเคลื่อนตัวของแม่พิมพ์ภายในเตาอบ

6. บทสรุป

ระบบไฮดรอลิกเป็นส่วนที่ขาดไม่ได้ของสายการอัดรีดทางอ้อม โดยให้กำลัง การควบคุม และความน่าเชื่อถือที่จำเป็นสำหรับการอัดขึ้นรูปคุณภาพสูงและมีประสิทธิภาพ ในฐานะซัพพลายเออร์ของสายการอัดรีดทางอ้อม เราเข้าใจถึงความสำคัญของระบบไฮดรอลิกที่ได้รับการออกแบบและบำรุงรักษาอย่างดี หากคุณอยู่ในตลาดสำหรับสายการผลิตการอัดขึ้นรูปทางอ้อม และต้องการเรียนรู้เพิ่มเติมว่าระบบไฮดรอลิกของเรามีประโยชน์ต่อการผลิตของคุณอย่างไร เรายินดีรับฟังจากคุณ ติดต่อเราเพื่อขอคำปรึกษาโดยละเอียด และมาหาทางออกที่ดีที่สุดสำหรับความต้องการในการอัดขึ้นรูปของคุณ

อ้างอิง

• สมิธ เจ. (2020) คู่มือระบบไฮดรอลิก เครื่องกลกด
• จอห์นสัน เอ. (2019) เทคโนโลยีการอัดรีด: วิธีการอัดรีดทางอ้อม วารสารการโลหะการ.
